【法兰盘三维扫描】小型法兰盘三维扫描逆向建模和尺寸检测

中科院快速扫描中心小型法兰盘三维扫描逆向建模和尺寸检测

中科院精品案例分享，结合最新型技术与最实用的案例，给大家呈现专业的技术解决方案。

中科院手持式三维扫描仪可展示逆向工程、工业设计和质量控制等实际应用。扫描仪结合领先的软件配置，可方便任何类型项目的研究人员使用计量级3D测量技术。中科院广州电子三维扫描仪可帮助生产企业利用光学 3D 测量和工业自动化的强大功能，优化生产周期，提高生产力，提升产品质量。

检测对象：机械厂法兰盘

客户需求：扫描得到三维模型，检测几个通孔的直径并根据扫描模型进行逆向得出实体模型

客户原有解决方案：尺寸检测通过人工测量方式，实体模型正向建模。

原有测量方案的弊端：样件多，人工效率慢以及孔直径无法进行精确测量。

三维扫描得出网格模型

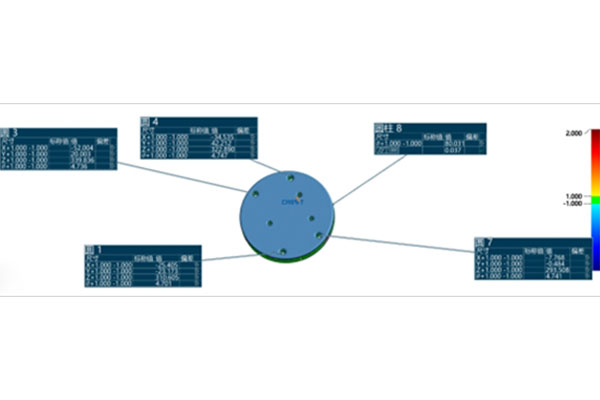

尺寸检测

（1）扫描数据预处理。将扫描数据在inspect模块中创建特征，摆正坐标系。

（2）按照客户要求，将中间的七个通孔的直径数据测量出来。

（3）导出Excel格式检测报告。



逆向建模

把扫描模型导入到Geomagic Design X软件中，对齐坐标系后，可以很快速的做出此法兰盘的实体模型。偏差可以控制在0.1mm以内。


本公司便携式计量级 3D 扫描仪为各类部件设定测量标准，无论尺寸、材料、复杂性如何，随时随地即可完成测量。

更多内容！请访问中科院广州电子技术有限公司官方网站详细了解，我司可为您的产品开发和质量控制提供专业技术解决方案~
